發光帶模擬板，也叫作LED發光帶模擬板、模擬LED屏幕，是一種新型的廣告宣傳媒介。它以LED點陣為基礎，以圖像、文字、視頻等方式展示廣告內容，具有高清、高亮、高清晰度等特點。隨著科技的發展，發光帶模擬板已經成為了樓宇廣告、商業廣告、文化活動等領域的重要組成部分。

發光帶模擬板的特點

（1）直觀性：發光帶模擬板以模擬方式呈現各種信息，如數據、圖像、視頻等，使用戶能夠直觀、易于理解地獲取顯示內容。這種直觀性能夠幫助用戶快速獲取和理解信息，提高使用效率和準確性。

（2）高效性：發光帶模擬板可以同時顯示多種信息，使用戶能夠快速比較和選擇所需信息。這種高效性能夠幫助用戶快速獲取所需數據和信息，提高工作效率。

（3）可靠性：發光帶模擬板的組成部件通常比電子顯示屏更可靠，因?yàn)榻Y(jié)構相對簡單，沒有電子元件的壽命限制。發光帶模擬板的可靠性使得其能夠穩定工作于各種環境，提高設備的可靠性和使用壽命。

（4）低功耗：相比電子顯示屏，發光帶模擬板功耗更低，能源消耗更經濟。這種低功耗設計使得發光帶模擬板適合長時間工作和大規模使用，降低能源和維護成本。

（5）多功能性：發光帶模擬板可以根據用戶需求定制，實現多種功能的顯示，如文字、圖像、視頻等。這種多功能性使得發光帶模擬板能夠適應不同使用場景和需求，提高設備的靈活性和適應性。

（6）穩定性：發光帶模擬板在穩定性和耐久性方面表現出色，能夠在各種環境下穩定工作，如高溫、低溫、強光等。這種穩定性使得發光帶模擬板成為各種很端環境下的理想選擇，提高設備的可靠性和使用壽命。

（7）安全性：發光帶模擬板通常不會產生輻射，對用戶的身體健康沒有影響，并具有較好的防盜性能。這種安全性使得發光帶模擬板成為各種公共場所和重要設施的理想選擇，確保用戶的安全和使用體驗。

（8）經濟性：從成本角度來看，發光帶模擬板的價格通常低于同尺寸和分辨率的電子顯示屏。這種經濟性使得發光帶模擬板成為預算有限場合的優選方案，降低設備的采購和維護成本。

（9）傳統與現代的結合：發光帶模擬板作為一種傳統的顯示設備，具有穩定、可靠、耐用等特點，同時也支持現代化的接口和擴展設備。這種傳統與現代的結合使得發光帶模擬板既保持經典和穩定性，又能滿足現代科技需求和發展。

（10）廣泛的應用領域：發光帶模擬板被廣泛應用于工業控制、交通指揮、電力調度、金融交易等各個領域。其穩定性和可靠性得到廣泛認可，成為各種重要場合的理想選擇。

發光帶模擬板故障排除實例

系統簡介

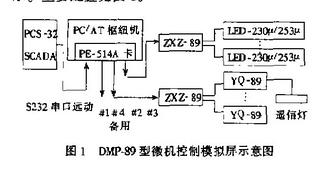

1.1 系統硬件配置圖顯示了DMP-89型微機控制發光帶模擬板的主機(通信樞紐機)與自動化PCS-32實時系統之間通過串口進行連接。主機通過串口接收并獲取遠動的實時信息，并通過格式轉換將這些信息實時顯示在屏幕上。具體的主要配置可以參見圖1。

PCS-32:電網實時監控系統負責向發光帶模擬板提供實時數據。

PC/AT樞紐機:接收遠動信息，處理后轉發給發光帶模擬板。

PE-514卡:安裝于微機上的功能擴展卡附帶1拖4串口，其中;1號口為遠動接收口;2號口為遙信輸出口;3號口為遙測輸出口;4 號口為備用口。在此卡上,有4片F(xiàn)T-1488 和4片F(xiàn)T-1489 芯片分別負責數據的收發。

ZXZ-89:總線轉接盒，完成信號的并行工作,驅動遇信驅動盒YQ-89。

1.2樞紐機和SCADA系統通信方式

通信采用問答式方式進行。在這種方式下，報文分為三類：命令報文、數據報文和應答報文。命令報文用于各控制層之間的傳遞，目的是建立通信鏈路；數據報文用于雙方之間的信息交換；應答報文用于雙方之間的信息同步和數據校驗。整個通信過程分為三個階段，每個階段具有特定的目的和功能。

1.2.1 建立鏈接階段

樞紐機（設為A機）首先向SCADA主機（設為B機）發送通信鏈路請求，并等待B機的回答。如果B機接收到鏈路請求后發現自身的工作狀態正常，則向A機發送肯定回答，雙方此時進入數據傳輸階段。如果A機發出請求后，在設定的時間間隔內未收到B機的回答（無論是肯定回答還是否定回答），則判定本次請求無效。在設定的時間間隔過后，A機會重新發送該請求，直至收到肯定回答為止。

1.2.2 數據傳輸階段

A機接收到B機對建立鏈路的肯定應答后，開始向B機請求數據。B機會將準備傳送的數據組織成多個數據包并發送。接收方收到數據包后會進行檢查，如果沒有發現錯誤，則發送肯定回答表示正確接收，并準備接收下一組數據傳輸。在數據傳輸過程中，如果接收方發現數據出現錯誤，將初始化鏈路并重新進行數據傳輸。

1.2.3 拆鏈階段

當通倍一方多次自檢狀態不準確,則結束通信由會話管理程序拆除鏈接。

2故障表現

(1) 模擬盤上的遠動信息全部消失，遙測顯示為零，遙信燈呈隨機亮滅狀態。

(2) 在通信樞紐機的屏幕上，操作界面顯示正常，但執行某項功能時，機器反應很慢。

(3) SCADA系統發送接口正常運轉。

(4) 檢查SCADA與樞紐機的通信線路轉接頭，連接良好。

(5) 使用邏輯表筆在轉接頭位置進行測量，接頭兩側均沒有信號電平變化。

(6) 重新啟動樞紐機上的接收程序，發現它能按正常步驟啟動，并較終顯示操作界面。然而，仔細觀察發現，在操作界面出現之前，微機屏幕上的時鐘顯示變得遲緩。而當退出該軟件環境后，時鐘雖然恢復正常，但程序運行期間的時鐘延遲并未得到補償。

3故障分析與解決

(1)當樞紐機上的接收軟件和PCS-32系統上的發送進程正常啟動后，使用邏輯筆在PE-514卡的輸出口和接收口都未檢測到信號電平的變化。這表明，盡管PCS-32系統上的發送進程正常運行，但由于未能接收到樞紐機發送的建立鏈路信號，因此在未建立通信鏈路之前不會發送任何信息。初步判斷故障可能發生在樞紐機的軟件部分或PE-514卡的硬件部分。

(2)當樞紐機上的接收軟件運行時，界面顯示的時鐘時間變得緩慢。造成這種現象通常有兩種情況：一種是機器時鐘正常，但由于機器CPU負荷過高而導致顯示的延遲；另一種可能是由于軟件原因?qū)е聶C(jī)器時鐘本身的延遲。根據接收軟件停止后，延遲的時鐘時間未得到補償?shù)默F(xiàn)象，可以初步確定是后一種情況。因此可以初步判定程序申請了時鐘中斷，在占用此中斷期間執行了某些任務，當任務執行異常時導致時鐘占用時間過長，從而導致時鐘的延遲。

(3)使用TurboC語言環境調出其主序檢查所有調用時間中斷程序段，發現在系統啟動初始化鏈路階段，系統首先調用時間中斷，然后以18次/8的速率向SCADA發送請求建立報文。如果在3秒內未收到對方的回答，則判斷通信鏈路出現問題，并歸還中斷。5秒間隔后，重復上述步驟直到建立連接。如果長時間無法建立連接，中斷程序占用時間過長，就可能導致時鐘明顯延遲。

(4)利用TurboC中的調試功能跟蹤程序，確認接收軟件成功通過PE-514卡的輸出端口向PCS-32系統發送了建立鏈路的請求。由此初步判斷故障可能出現在PE-514卡上。通過將遠動信息接收串口的TX（發送針）和RX（接收針）連接起來，然后通過通信樞紐機向該串口發送信號，發現未能接收到任何返回信息。

根據以上情況分析，可以確定問題出現在PE-514卡上。將PE-514卡上的1488芯片和1489芯片分別取下進行邏輯檢測，發現其中一塊1489芯片存在故障。更換故障芯片后，再次將遠動信息接收串口的發送針和接收針連接起來。當通信樞紐機向串口發出信號時，機器成功接收到相同的返回信號，確認故障已排除。重新啟動系統通信樞紐機和PCS-32系統后，雙方迅速建立連接并恢復通信，此時操作界面上的時鐘顯示也恢復正常。
