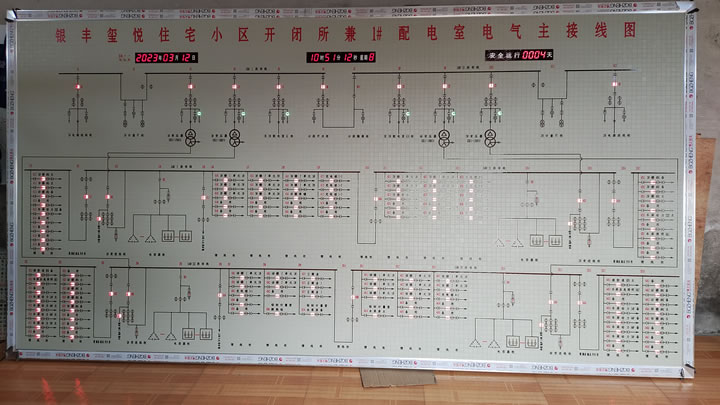

常見的變電模擬圖板主要有以下 2 種。

( 1 ) 傳統變電模擬圖板。主要集中配置在四遙站, 這種模擬圖板是在一塊大白板上粘貼膠紙, 刻畫出一副變電站模擬接線圖。但這種模擬圖板更新速度慢、維護不方便、面積太窄無法擴展。現在, 深圳電網飛速發展, 設備新建、擴建、改建速度很快, 而變更設備的模擬膠紙又是從施工隊伍里訂做, 信息的傳達以及流程的制約 , 往往在設備投運后, 模擬圖板仍未更新 , 導致圖板與實際不相符, 嚴重影響了運行人員對現場的判斷。 其次, 此類圖板的開關、刀閘的變位完全靠運行人員手工轉換, 這就使得一些開關、刀閘、地刀的變位往往與現場不符, 久而久之, 導致此類圖板的使用率低。

( 2 ) 帶有微機五防功能的變電模擬圖板。此類模擬圖構建了圖形化模擬操作平臺, 做工較為精致美觀, 且內部帶有微機五防預演功能, 在運行人員操作前的模擬過程中如果發生誤操作, 能夠迅速語音提示, 很好的幫助運行人員做全過程模擬, 加深 操作的印象。但該類模擬系統仍未解決設備更新后名稱更換的問題。例如在西鄉站中, 設備更新后, 運行人員只能使用紙片粘貼在需要更新名稱的位置, 使得圖板很不美觀。

 建議

( 1) 未來的變電站模擬系統接線圖應采用大型液晶觸摸式系統, 它能利用紅綠兩色來顯示開關的合分位置, 利用紅白兩色來自動顯示線路、母線、設備是否帶電。另外, 變電模擬圖板應該與設備的一次狀態實時對應, 而無需運行人員手動切換設備狀態。

( 2 ) 現有的變電運行值班模式是只在中心站設人值班, 如果在四遙站有工作, 一般是在中心站生成操作票, 由運行人員到現場先進行模擬再實際操作。但是如果該份操作票有錯誤而在中心站審票的過程中又沒有被發現的話, 就可能要重新開票。若停電時間要求很緊迫, 就可能導致沒有時間重新開票, 但是為了安全又不得不重新開票, 這樣就使得運行人員處于兩難境地。因此, 可以將四遙站的模擬接線圖也存儲在中心站的模擬系統里, 運行人員可以根據需要對其進行隨時切換, 并且可以增加對于四遙站操作票的管理。即要求四遙站操作票在生成后, 必須在中心站的模擬系統圖里進行模擬預演, 無誤后再拿到現場進行操作。

( 3 ) 模擬接線圖的維護權限問題。現有的模擬圖板更新速度慢、維護不方便, 給日常的生產運行帶來嚴重影響。由于變電站對其管轄設備的了解是較直接 、較清楚的 , 因 此 , 如果將來的模擬接線圖采用后臺主機管理的模式, 把更新維護的權限下放變電站, 再在變電站內部設立專責技術員對其進行專 人專管維護, 一旦有新建、擴建、更換設備, 由專責技術員負責更新 ; 一 旦系統發生故障 , 亦可在廠家的指導下 , 由技術員對系統進行維護修理, 從而確保變電模擬圖板時刻處于較佳較優的 運行狀態, 保證了安全生產運行。

相關資料：

UT- 2000 型變 電 站 微 機 綜 合 操 作 系統 是 采 用 嵌 入 式 技 術, 將傳 統 變 電 站 的 RTU 功 能 、控 制屏 功 能 、微 機 五 防 閉 鎖 模擬圖板功能, 集成在—面燈光顯 示 觸 摸 操 作 的 綜 合 操作 屏 上, 與保護測控單元網絡接口后, 構成一個分層、分布式綜合 自動化系統。

相對較常用的微機監控系統, 該系統具有以下特點:

( 1 ) UT- 2000 不僅 解 決 了 遠 方 與 就 地 切換 問 題 , 也 解 決 目前微機監控系統難以處理的模擬圖板上操作( 或者有的采用 微機監控工程中保留了備用操作功能) 、調度端操作、后臺機 操作、現場操作等多種操作模式的既簡單又有效的操作權轉 移、記錄、追憶等功能的操作權問題。

( 2 ) 該系統能操作或強電直控操作、集中。

( 3 ) 變 電 站 遠 方 電 動 操 作 的 電 氣 設 備 ( 也 就 是 指 由 后 臺 機 或 調 度 端 操 作 的 電 氣 設 備 ) 的 實 際 狀 態 , 必 須 在 模 擬 屏 上 在 線 自 動 對 位 燈 光 顯 示 , 只 有 具 有 這 種 功 能 的 模 擬 屏 才 能 在 采 用 微 機 監 控 的 變 電 站 使 用 , 特 別 是 無 人 值 班 站 。利 用 同 樣 尺 寸 的 五 防 閉 鎖 模 擬 屏 , 既 能 進 行 完 善 的 五 防 閉 鎖 模 擬 預 演 , 又 能 在 預 演 后 實 現 與 常 規 控 制 屏 相 同 的 各 種 控 制 操 作 。

( 4 ) 在模擬圖板上, 只要觸摸檢修燈開關, 就可以將指定的 設備設置為檢修工作方式, 被檢修設備就可以任意操作, 而不 影響監控系統對其它開關的實時操作顯示。
